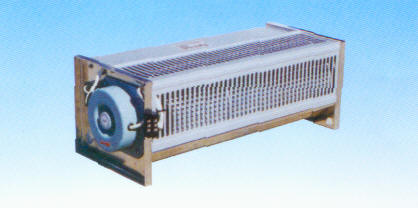

GF系列干式变压器用横流式冷却风机 HyperLink
产品用途和特点

GF系列干式变压器用横流式冷却风机(以下简称:干变冷却风机)主要用于干式变压器冷却增容及电子设备、配电柜、高低、压开关柜等产品的冷却降温等作用。使用该系列冷却风机可提高干式变压器的输出功率40-50%,从而可大大提高干式变压器的承载能力、并延长了干式变压器的使用寿命,是国内外厂家普遍采用的最经济有效的方式。

我公司生产的GF系列干变冷却风机依据行业标准(JB/T8971-1999),通过电脑优化组合设计,使其风量更大、噪音更低,进一步提高了风压、降低了能耗,GF系列干变冷却风机的外壳采用了优质铝合金型材和不锈钢,结构紧凑、外形美观、安装简便,寿命长,从而为GF系列干变冷却风机长时间在较恶劣环境下平稳运行提供了可靠的保障。

工作原理

GF系列冷却风机用于干式变压器时,风机置于变压器线圈下部两侧,将冷风直接吹进变压器的线圈高、低压冷却风道,散热效果明显,可保障变压器的正常运行并延长其使用寿命。(风机开、停及变压器的超温报警、超温跳闸等功能有温控装置提供)。

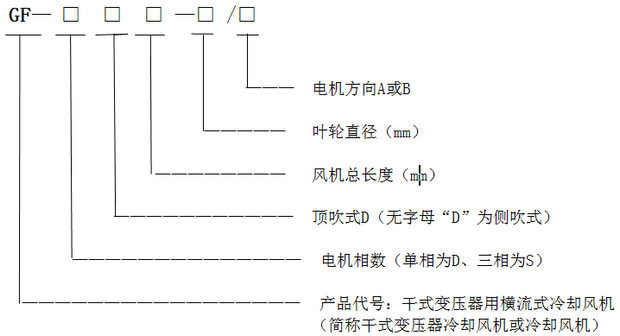

产品型号及含义

冷却风机A、B区分:以产品铭牌方向电机安装在左侧为B型,右侧为A型。
实例一:GFDD470-150 A 表示:干式变压器横流式冷却风机、单相220V、顶吹式、风机总长度470mm、叶轮直径150mm、电机在右边;
实例二:GFD365-110/120 A 表示:干式变压器横流式冷却风机、单相220V、侧吹式、风机总长度470mm、叶轮直径110/120mm、电机在右边;
实例三:GFS470-150 B 表示:干式变压器横流式冷却风机、三相380V、侧吹式、风机总长度470mm、叶轮直径150mm、电机在左边;

冷却风机使用条件
1、环境温度应75ºC≥-40ºC。
2、通过冷却风机的工业气体不允许有强酸、强碱及各种溶液。
3、不允许有沙尘等杂物掉入风机内,以免造成风机烧毁及扇叶断裂。

冷却风机的安装与维护
1、安装前应应首先检查是否因包装运输造成损坏、变形、如有损坏或变形应修复后安装使用。
2、然后再检查各零件及螺丝是否有松动;叶片与风筒之间是否相碰或移位,若相碰或移位应进行调整后方可安装。
3、冷却风机安装后应进行试机,待风机运行正常后再进行联机使用。
4、风机长期置放重新使用时,应对风机进行检查试运行若无异常现象,方可联机使用。
5、风机安装完毕后应将接线合密封,以防接线合渗漏造成短路烧毁电机。

搬运和存放
1、在搬运过程中,要注意轻拿轻放,按照包装箱的标志和要求搬运和放置,切勿倒置和立置。
2、在搬运过程中应避免强烈冲击和剧烈震动,以防包装葙和产品破损。
3、风机应存放于透风、干燥没有腐蚀性气体处,避免雨淋和阳光暴晒。

订货须知
1、订货时请根据使用要求和变压器的容量及结构形式,参照资料提供的产品型号选型,我公司也可根据您的使用规格进行定制。
2、 公司根据订单或订货合同在三到七天内交货,定制产品在十五天内交货。

售后服务
1、因产品质量出现问题我公司实行保修服务。注:以风机出厂日期为准。
2、超出保修期的产品我公司实行免费维修,需更换零部件的收取零部件成本费、运费自理

保修服务
1、自购机之日起,因产品组件质量原因并非人为故障,一年内免费维修更换。
2、超出保修期需维修的产品,用户应将产品发往我公司,运费由用户自理。

郑重声明
1、 我公司保修对象仅适用于购买我公司产品的用户,人为故障及不属于我公司产品组件质量原因造成的故障,不属保修范畴。
2、 为确保您的利益,未经我公司同意请不要自行拆卸产品上的任何零部件,否则,将视为自动放弃保修之权利。我公司服务响应时间为48小时。

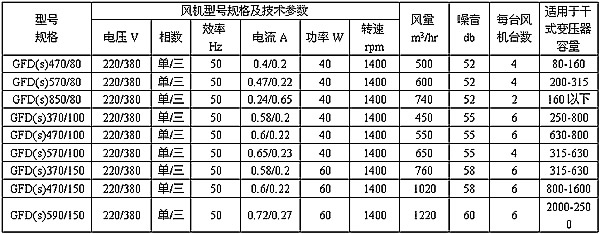

顶(侧)吹式风机主要技术参数 Top type blower main technical data
型 号 电机参数 风量 ≧M/H 噪音 ≤db 配用变压器容量 KVA 每套配用台数 风机重量 Kg
相数 电压 V 电流 ≤A 转速 R/MIN 频率 Hz 功率 W
GFD(S)365-90 单/三 220/380 0.3 1400 50 30 450 50 30~100 6
GFD(S)440-90 单/三 220/380 0.3 1400 50 30 480 50 50~100 6
GFD(S)470-90 单/三 220/380 0.3 1400 50 30 500 52 80~200 4
GFD(S)560-90 单/三 220/380 0.3 1400 50 30 580 52 100~315 4
GFD(S)660-90 单/三 220/380 0.35 1400 50 40 650 52 200~630 4
GFD(S)730-90 单/三 220/380 0.35 1400 50 40 750 52 400~800 2/4
GFD(S)760-90 单/三 220/380 0.40 1400 50 40 800 52 630~1000 2/4
GFD(S)860-90 单/三 220/380 0.40 1400 50 50 900 54 50~100 2
GFD(S)920-90 单/三 220/380 0.45 1400 50 50 1000 54 50~125 2
GFD(S)1000-90 单/三 220/380 0.45 1400 50 50 1450 55 100~250 2
GFD(S)1050-90 单/三 220/380 0.48 1400 50 50 1500 55 100~315 2
GFD(S)1100-90 单/三 220/380 0.50 1400 50 50 1550 55 125~315 2
GFD(S)1150-90 单/三 220/380 0.50 1400 50 50 1600 55 125~315 2
GFD(S)1200-90 单/三 220/380 0.50 1400 50 50 2000 55 125~400 2
GFD(S)365-110/120 单/三 220/380 0.30 1400 50 40 500 52 315~500 6
GFD(S)385-110/120 单/三 220/380 0.35 1400 50 40 550 52 400~630 6
GFD(S)440-110/120 单/三 220/380 0.4 1400 50 40 650 52 600~1000 6
GFD(S)470-110/120 单/三 220/380 0.45 1400 50 40 800 54 600~1250 6
GFD(S)490-110/120 单/三 220/380 0.5 1400 50 50 850 54 1000~1600 6
GFD(S)520-110/120 单/三 220/380 0.5 1400 50 50 900 56 1250~2000 6
GFD(S)560-110/120 单/三 220/380 0.55 1400 50 50 930 56 1250~2000 6
GFD(S)590-110/120 单/三 220/380 0.55 1400 50 50 950 56 1500~2500 6
GFD(S)610-110/120 单/三 220/380 0.55 1400 50 50 980 56 630~1000 4/6
GFD(S)730-110/120 单/三 220/380 0.56 1400 50 50 1100 56 800~1250 2/4
GFD(S)760-110/120 单/三 220/380 0.56 1400 50 50 1150 56 500~1300 2/4
GFD(S)800-110/120 单/三 220/380 0.56 1400 50 60 1200 56 500~1500 2/4
GFD(S)850-110/120 单/三 220/380 0.56 1400 50 60 1250 56 500~1600 2/4
GFD(S)1000-110/120 单/三 220/380 0.58 1400 50 60 1400 56 300~1000 2
GFD(S)1050-110/120 单/三 220/380 0.6 1400 50 60 1500 56 600~1000 2
GFD(S)1150-110/120 单/三 220/380 0.6 1400 50 60 1550 56 600~1250 2
GFD(S)1200-110/120 单/三 220/380 0.6 1400 50 60 1600 56 630~1250 2
GFD(S)1240-110/120 单/三 220/380 0.6 1400 50 60 1650 56 630~1250 2
GFD(S)1300-110/120 单/三 220/380 0.6 1400 50 60 1800 58 800~1250 2
GFD(S)1400-110/120 单/三 220/380 0.6 1400 50 80 2100 58 1000~1600 2
GFD(S)365-150 单/三 220/380 0.45 1400 50 45 950 54 630~1100 6
GFD(S)385-150 单/三 220/380 0.45 1400 50 45 950 54 630~1250 6
GFD(S)470-150 单/三 220/380 0.55 1400 50 60 1200 55 800~1500 6
GFD(S)490-150 单/三 220/380 0.55 1400 50 60 1350 55 1250~2000 6
GFD(S)590-150 单/三 220/380 0.6 1400 50 80 1500 56 2000~2500 6
GFD(S)760-150 单/三 220/380 0.6 1400 50 90 2000 58 2500~4000 6

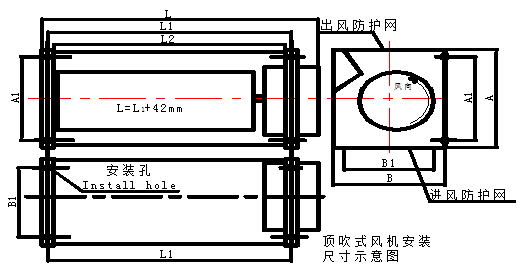

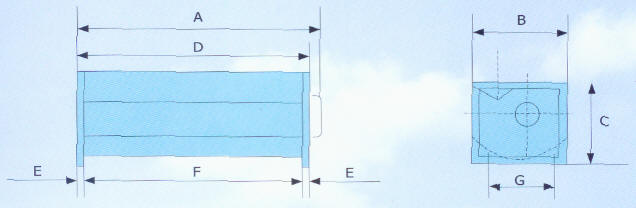

顶吹式风机外形及安装尺寸图Top type blower shape and the install dimension diaCram
型号 A A1 B B1 L L1 L2 安装孔
GFD(S)D365-90 150 120 130 100 365 323 305 4-Ф7×9
GFD(S)D440-90 150 120 130 100 440 398 380 4-Ф7×9
GFD(S)D560-90 150 120 130 100 560 518 500 4-Ф7×9
GFD(S)D660-90 150 120 130 100 660 618 600 4-Ф7×9
GFD(S)D760-90 150 120 130 100 760 718 700 4-Ф7×9
GFD(S)D860-90 150 120 130 100 860 818 800 4-Ф7×9
GFD(S)D1050-90 150 120 130 100 1050 1008 990 4-Ф7×9
GFD(S)D1200-90 150 120 130 100 1200 1158 1140 4-Ф7×11
GFD(S)D365-110 150.5 120 148 120 365 323 305 4-Ф7×13
GFD(S)D385-110 150.5 120 148 120 385 343 325 4-Ф7×13
GFD(S)D440-110 150.5 120 148 120 440 398 380 4-Ф7×13
GFD(S)D470-110 150.5 120 148 120 470 428 410 4-Ф7×13
GFD(S)D490-110 150.5 120 148 120 490 448 430 4-Ф7×13
GFD(S)D590-110 150.5 120 148 120 590 548 530 4-Ф7×13
GFD(S)D860-110 150.5 120 148 120 860 818 800 4-Ф7×13
GFD(S)D1050-110 150.5 120 148 120 1050 1008 990 4-Ф7×13
GFD(S)D1150-110 150.5 120 148 120 1150 1108 1090 4-Ф7×13
GFD(S)D1250-110 150.5 120 148 120 1250 1208 1190 4-Ф7×13
GFD(S)D365-120 170 145 150 120 365 323 305 4-Ф7×11
GFD(S)D385-120 170 145 150 120 385 343 325 4-Ф7×11
GFD(S)D440-120 170 145 150 120 440 398 380 4-Ф7×11
GFD(S)D470-120 170 145 150 120 470 428 410 4-Ф7×11
GFD(S)D490-120 170 145 150 120 490 448 430 4-Ф7×11
GFD(S)D520-120 170 145 150 120 520 478 460 4-Ф7×11
GFD(S)D690-120 170 145 150 120 690 648 630 4-Ф7×11
GFD(S)D760-120 170 145 150 120 760 718 700 4-Ф7×11
GFD(S)D1040-120 170 145 150 120 1040 998 980 4-Ф7×11
GFD(S)D1150-120 170 145 150 120 1150 1108 1090 4-Ф7×11
GFD(S)D1250-120 170 145 150 120 1250 1208 1190 4-Ф7×11
GFD(S)D1300-120 170 145 150 120 1300 1258 1240 4-Ф7×11
GFD(S)D365-150 200 172 190 162 365 323 305 4-Φ7×12
GFD(S)D470-150 200 172 190 162 470 428 410 4-Φ7×12
GFD(S)D490-150 200 172 190 162 490 448 430 4-Φ7×12
GFD(S)D590-150 200 172 190 162 590 548 530 4-Φ7×12

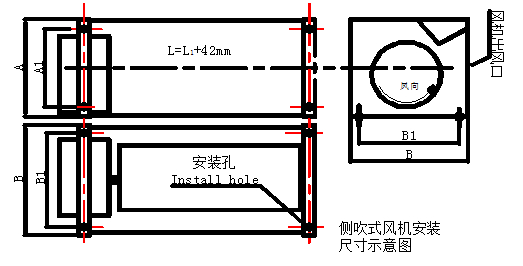

侧吹式风机外形及安装尺寸图Side type blower shape and install dimension figure
型号 A A1 B B1 L L1 L2 安装孔
GFD(S)365-9 13 10 15 12 365 323 305 4-Ф7×9
GFD(S)440-9 13 10 15 12 44 398 38 4-Ф7×9
GFD(S)560-9 13 10 15 12 56 518 50 4-Ф7×9
GFD(S)660-9 13 10 15 12 66 618 60 4-Ф7×9
GFD(S)760-9 13 10 15 12 76 718 70 4-Ф7×9
GFD(S)860-9 13 10 15 12 86 818 80 4-Ф7×9
GFD(S)1050-9 13 10 15 12 105 1008 99 4-Ф7×9
GFD(S)1100-9 13 10 15 12 110 1058 104 4-Ф7×9
GFD(S)1150-9 13 10 15 12 115 1108 109 4-Ф7×9
GFD(S)1200-9 13 10 15 12 120 1158 114 4-Ф7×9
GFD(S)365-11 148 12 150.5 118 365 323 305 4-Ф7×13
GFD(S)385-11 148 12 150.5 118 385 343 325 4-Ф7×13
GFD(S)440-11 148 12 150.5 118 44 398 38 4-Ф7×13
GFD(S)470-11 148 12 150.5 118 47 428 41 4-Ф7×13
GFD(S)490-11 148 12 150.5 118 49 448 43 4-Ф7×13
GFD(S)1050-11 148 12 150.5 118 105 1008 99 4-Ф7×13
GFD(S)1100-11 148 12 150.5 118 110 1058 104 4-Ф7×13
GFD(S)365-12 15 12 17 145 365 323 305 4-Ф7×11
GFD(S)385-12 15 12 17 145 385 343 325 4-Ф7×11
GFD(S)440-12 15 12 17 145 44 398 38 4-Ф7×11
GFD(S)470-12 15 12 17 145 47 428 41 4-Ф7×11
GFD(S)490-12 15 12 17 145 49 448 43 4-Ф7×11
GFD(S)520-12 15 12 17 145 52 478 46 4-Ф7×11
GFD(S)1050-12 15 12 17 145 105 1008 99 4-Ф7×11
GFD(S)1100-12 15 12 17 145 110 1058 104 4-Ф7×11
GFD(S)1200-12 15 12 17 145 120 1158 114 4-Ф7×11
GFD(S)365-15 19 162 20 172 365 323 305 4-Φ7×12
GFD(S)470-15 19 162 20 172 47 428 41 4-Φ7×12
GFD(S)490-15 19 162 20 172 49 448 43 4-Φ7×12
GFD(S)590-15 19 162 20 172 59 548 53 4-Φ7×12
